Hier kannst du die Bedienungsanleitung als PDF herunterladen.

novolto Sense ist mit einer wachsenden Zahl digitaler Stromzähler kompatibel. Den aktuellen Stand findest du in unserer Kompatibilitätsübersicht. Ist dein Modell dort nicht aufgeführt, bedeutet das nicht automatisch, dass es nicht funktioniert.

Mit einem smarten Heizstab kannst du überschüssigen PV-Strom für die Warmwasserbereitung nutzen, statt ihn vollständig ins Netz einzuspeisen. Dadurch lässt sich der Eigenverbrauch deiner PV-Anlage erhöhen und die bestehende Warmwassererzeugung in Zeiten mit ausreichend PV-Überschuss entlasten.

Der novolto Heizstab wird horizontal in einen geeigneten Warmwasser- oder Pufferspeicher eingebaut und wandelt elektrische Energie direkt in Wärme um. Im Automatikbetrieb wird die Heizleistung anhand der gemessenen Leistung am Stromzähler an den verfügbaren PV-Überschuss angepasst. Zusätzlich kann der Heizstab über die novolto App manuell betrieben werden.

Die Begriffe Heizstab, Heizpatrone und Einschraubheizkörper werden im Alltag teilweise überlappend verwendet. Technisch können sich Bauform, Anschluss und Einbauart jedoch unterscheiden. Der novolto Heizstab ist ein Einschraubheizkörper mit G 1 1/2"-Anschluss für den horizontalen Einbau.

Eine Solarthermieanlage nutzt Sonnenenergie zur Erwärmung von Brauch- und/oder Heizungswasser. Eine Photovoltaikanlage erzeugt Strom für die Nutzung im eigenen Haus - der Überschuss wird in der Regel eingespeist. Der smarte Heizstab nimmt diesen überschüssigen Strom auf und erwärmt damit dein Brauchwasser.

Ein integrierter Temperaturfühler misst die Temperatur am Einschraubpunkt des Heizstabs. Über die novolto App lässt sich eine Zieltemperatur festlegen. Die Regelung arbeitet mit einem Ein-/Ausschaltbereich von insgesamt 5 °C, damit der Heizstab nicht ständig ein- und ausschaltet.

Der novolto Heizstab ist für Betriebstemperaturen bis 80 °C ausgelegt. Zusätzlich ist ein Sicherheitstemperaturbegrenzer (STB) vorhanden, der bei einer kritischen Temperatur von 95 °C (+0/-6 °C) auslöst.

Über die novolto App kannst du eine Zieltemperatur festlegen. Ein integrierter Fühler misst die Temperatur am Einschraubpunkt. Der Heizstab schaltet bei Zieltemperatur plus 2,5 °C ab und beginnt erneut zu heizen, wenn die Temperatur 2,5 °C unter den Zielwert fällt. Daraus ergibt sich ein Schaltbereich von 5 °C.

Zur Orientierung kannst du folgende Regel anwenden: 1,16 kWh erwärmen 100 Liter Wasser um 10 °C. Das heißt: Wenn ein 2,3 kW Heizstab eine Stunde heizt, dann steigt die Wassertemperatur um ca. 20 °C.

Diese Faustformel nimmt idealisierte Bedingungen ohne Wärmeverluste an. Bei höherer Leistung oder kleinerem Speichervolumen verkürzt sich die Zeit entsprechend, umgekehrt verlängert sie sich.

In der Praxis können Dämmung, Umgebungstemperatur und Zirkulation die Aufheizdauer beeinflussen.

Ja, der Heizstab kann auch mit Netzstrom betrieben werden. Wenn dein Objekt nicht über eine Photovoltaikanlage verfügt, kannst du Strom aus dem Netz einsetzen. Oder eine Mischung aus PV-Strom und Netzstrom nutzen. Mit der App kannst du jederzeit eine gewünschte Heizleistung und -dauer einstellen.

Ja, du kannst einen Heizstab selbst in deinem Speicher installieren.

Voraussetzungen:

• 1,5" Muffe am Speicher ist vorhanden (oder Flansch mit Muffe)
• Steckdose in der Nähe

Werkzeug:

• Maulschlüssel oder Rohrzange
• Dichtmittel (Teflonband oder Hanf mit Dichtpaste)

Wesentliche Arbeitsschritte:

• Heizung abschalten
• Kaltwasserzulauf sperren
• Druck ablassen (höher gelegene Entnahmestelle wie Wasserhahn öffnen)
• Wasser ablassen bis zur Einbauhöhe
• Heizstab in Muffe einführen, gewindedicht verschrauben und gerade ausrichten
• Wasser auffüllen und Dichtigkeit prüfen
• Heizung wieder in Betrieb nehmen
• Heizstab mit Steckdose verbinden

Der smarte Heizstab ist mit einem standardisierten Anschlussgewinde ausgestattet:
1,5" (Zoll) bzw. 6/4" (Zoll).

Anhand der Produktbeschreibung deines Speichers kannst du oft selbst nachvollziehen, ob eine Muffe mit 1,5" (Zoll) Gewinde vorhanden ist, in der du den Heizstab verschrauben kannst.

Auch ohne die 1,5" Muffe ist die Installation möglich, wenn dein Speicher eine Wartungsklappe bzw. über einen Revisionsport verfügt. Dann kann ein Flansch anstelle des Klappenverschlusses installiert werden, in dem der smarte Heizstab verschraubt werden kann.

Erstens muss der smarte Heizstab ordnungsgemäß in deinem Warmwasser- oder Pufferspeicher montiert sein und mit einer Steckdose verbunden werden. Bitte beachte, dass das Netzkabel 2,85m lang ist.

Zweitens benötigst du in der Nähe des Heizstabs WLAN-Empfang, oder ein LAN-Kabel kann zum Heizstab geführt werden.

Für die automatische Steuerung, die den Heizstab aktiviert, wenn du mehr PV-Strom erzeugst als du verbrauchst, wird ein Lesegerät für deinen Stromzähler benötigt. Dieses Lesegerät muss an deinem Stromzähler installiert sein und betrieben werden. Unser Heizstab ist kompatibel mit dem Tibber Pulse IR, poweropti und Shelly Messgeräten; weitere Integrationen folgen.

Der smarte Heizstab wird ortsfest in deinem Warmwasser- oder Pufferspeicher installiert. Du musst deinen Speicher entleeren, den Heizstab gewindedicht verschrauben und danach den Speicher wieder befüllen. Anschließend kannst du den Heizstab in Betrieb nehmen.

Beachte unbedingt die Hinweise in der mitgelieferten Montageanleitung. Dort stehen alle relevanten Informationen im Hinblick auf die bestimmungsgemäße Verwendung, Standortwahl, Vorbereitung, Durchführung und Abschluss der Montage.

Der smarte Heizstab kann an einer herkömmlichen Schutzkontaktsteckdose (auch bekannt als Steckertyp F oder CEE 7/4) angeschlossen werden.

Das Netzkabel ist 2,85m lang.

Die Heizleistung wird quasi stufenlos in 20-W-Schritten geregelt. Der novolto P2300 liefert bis zu 2.300 W, der P3000 bis zu 3.000 W. Beide arbeiten mit 230 V; beim P3000 können bei voller Leistung rund 13 A fließen. Der verwendete Stromkreis muss dafür ausreichend dimensioniert und abgesichert sein.

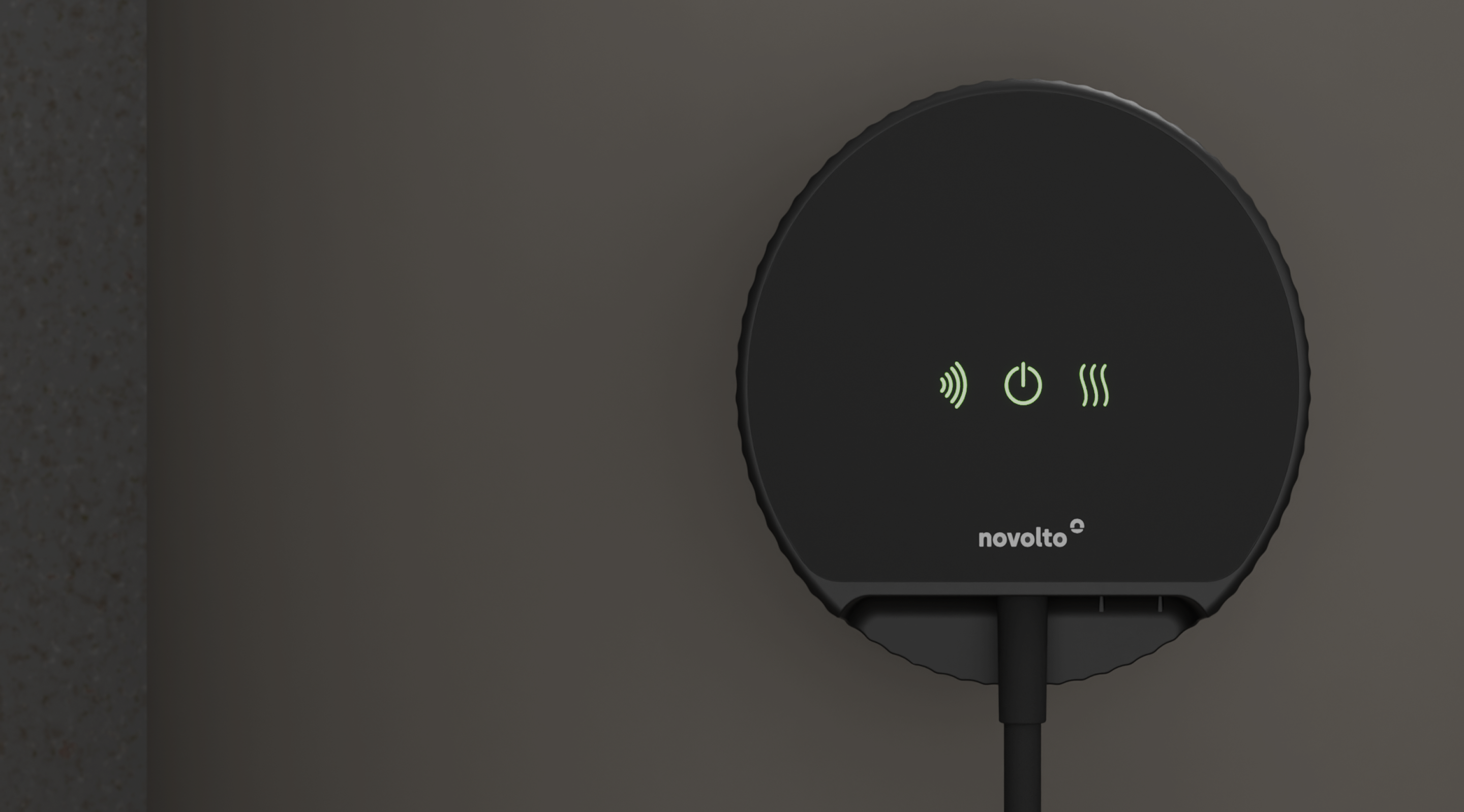

Von links nach rechts stehen die Symbole für folgende Bereiche:

Erstens, LED Verbindung: Verbindungsstatus des smarten Heizstabs.
Zweitens, LED System: Betriebs- und Sicherheitszustand des Systems.
Drittens, LED Heizung: Aktivität der Heizelemente.

Bitte schlage in der Bedienungsanleitung nach, um die Farbcodes je Symbol/LED zu verstehen.

WLAN
Drücke die Taste Verbindung (Unterseite des Heizstabs, rechts vom Netzkabel). Anschließend baut das Gerät einen Access Point auf (LED Verbindung pulsiert blau). Suche mit einem WLAN-fähigen Endgerät nach einem Netz mit dem Namen "NOVOLTO-******" und verbinde dich mit diesem. Anschließend den mitgelieferten QR-Code (Nr. 1) scannen oder die Adresse http://192.168.2.1 aufrufen. Folge den Anweisungen der Seite.

LAN
Ziehe den Netzstecker und verbinde das LAN-Kabel mit dem RJ45-Anschluss (Unterseite des Heizstabs, linke Seite). Stelle im Anschluss die Stromverbindung wieder her. Der Heizstab verbindet sich von alleine mit dem novolto Server.
Hinweis: Für eine automatische Zuweisung der IP-Adresse muss DHCP in deinem Router aktiviert sein.

Nach erfolgreicher Verbindung mit deinem WLAN oder LAN pulsiert die LED Verbindung grün.

Ja. Für technisch versierte Nutzer ist eine lokale Steuerung über MQTT möglich. Damit können Steuerbefehle im lokalen Netzwerk übertragen werden. Die dafür benötigten Einstellungen stellt novolto auf Anfrage über info@novolto.de bereit.

Registriere zuerst deinen Heizstab mit Seriennummer und PIN in der novolto App. Anschließend verbindest du dort die unterstützte Messlösung. Je nach Anbieter erfolgt die Freigabe über den jeweiligen Anmelde- oder Autorisierungsprozess. Welche Stromleser aktuell unterstützt werden, findest du auf der Stromleser-Seite.

Mithilfe deines Kundenkontos gewähren wir dir Zugriff auf die novolto App und stellen vor allem sicher, dass ausschließlich du deinen smarten Heizstab steuern kannst.

Unter https://novolto.app kannst du dein Kundenkonto für die App eröffnen und diese anschließend nutzen.

Zunächst musst du deinen Heizstab registrieren. Dafür benötigst du Seriennummer und PIN. Entweder du verwendest den mitgelieferten QR-Code (Nr.2) oder erfasst die Daten manuell. Die PIN steht unter dem QR-Code, die Seriennummer über dem QR-Code. Du findest die Seriennummer auch auf dem Typenschild auf deinem Heizstab.

Anschließend erfasst du deine Nutzerdaten und vergibst ein Login und Passwort.

Mit deinem Login und Passwort kannst du dich jederzeit in der App anmelden und Einstellungen für deinen Heizstab vornehmen.

iOS/Apple/Safari
Nachdem du die App im Safari Browser geöffnet hast, wähle bitte "Zum Home-Bildschirm [+]" aus.

Android/Google
Nachdem du die App im Chrome Browser geöffnet hast, tippe oben rechts auf die drei kleinen Punkte, um das Menü zu öffnen. Wähle "Zum Startbildschirm hinzufügen" aus

Aktuell ist die automatische Überschusssteuerung auf ein Zielgerät pro eingebundener Messlösung ausgelegt. Wenn du mehrere Heizstäbe in einem Objekt betreiben möchtest, kläre die gewünschte Konfiguration bitte vorab mit novolto.

Im Automatikbetrieb passt der Heizstab seine Leistung anhand der gemessenen Überschussleistung an. Die Regelung erfolgt ab 20 W und soll den vorhandenen PV-Überschuss möglichst genau nutzen. Eine separate Mindestschaltschwelle ist in der aktuellen App nicht frei einstellbar.

Verbinde den Heizstab zunächst per WLAN oder LAN mit deinem Netzwerk und registriere ihn anschließend mit Seriennummer und PIN in der novolto App. Für den Automatikbetrieb wird zusätzlich eine unterstützte Messlösung für den Stromzähler eingebunden. So kann die Steuerung erkennen, wann PV-Überschuss verfügbar ist.

Der novolto Heizstab kann über zwei Betriebsmodi gesteuert werden:

1. Automatische Steuerung:
Auch wenn du die novolto Web-App nach der Installation nie wieder nutzt, dein Heizstab aktiviert sich automatisch, wenn dein Stromzähler "PV-Überschuss" misst.

2. Manuelle Steuerung:
Möchtest du deinen Heizstab jedoch individuell steuern, kannst du ihn in deiner novolto Web-App für einen gewählten Zeitraum mit einer individuellen Wattleistung aktivieren. Dein Heizstab arbeitet dann bis zum Ende des gewählten Zeitraums oder bis zum Erreichen deiner Zieltemperatur. Möchtest du ihn schon vorher wieder ausstellen, ist dies natürlich auch möglich.

Die Heizrohre bestehen aus Incoloy 825 / Werkstoff 2.4858, einem korrosionsbeständigen Werkstoff. Kalkablagerungen können trotzdem entstehen, besonders bei hartem Wasser und hohen Temperaturen. Kontrolliere Heizstab und Speicher deshalb im Rahmen der für deine Anlage und Wasserhärte vorgesehenen Wartung und entferne Ablagerungen bei Bedarf. Die notwendigen Intervalle hängen von Wasserqualität, Temperatur und Nutzung ab.

Es liegt ein Problem vor, wenn eines der drei Symbole auf dem Display des Heizstabs rot leuchtet. Das rot leuchtende Symbol gibt dir Auskunft darüber, welches Problem vorliegt:

LED-Verbindung leuchtet rot: Keine WLAN/LAN Verbindung. Inbetriebnahme des Geräts gemäß der Betriebsanleitung starten.

LED-System leuchtet rot: Temperaturfühler oder Leistungssteuerung defekt. Das Produkt muss instandgesetzt werden. Bitte kontaktieren sie uns!

LED-Heizung leuchtet rot: Der Sicherheitstemperaturbegrenzer (STB) wurde ausgelöst (bei Wassertemperatur von 95 °Grad +0/-6 °Grad).

Unsere Heizstäbe sind für eine lange Lebensdauer von mehreren Jahren ausgelegt. Die genaue Lebensdauer hängt von Faktoren wie Wasserqualität, Nutzungshäufigkeit und Pflege ab.

Der Heizstab verfügt über Temperaturüberwachung und einen mechanischen Sicherheitstemperaturbegrenzer (STB). Der integrierte Temperaturfühler dient außerdem der normalen Temperaturregelung. Bei einer sicherheitsrelevanten Abschaltung oder einer roten Systemanzeige beachte die Bedienungsanleitung und nimm das Gerät bei einem Defekt nicht weiter in Betrieb.

Bei einem Stromausfall bleibt der Heizstab ausgeschaltet. Nach Wiederherstellung der Stromversorgung nimmt er den Betrieb entsprechend der vorherigen Einstellungen wieder auf.

Der Stromkreis muss für die maximale Leistungsaufnahme des verwendeten Modells ausreichend dimensioniert und fachgerecht abgesichert sein. Der P2300 benötigt bei voller Leistung etwa 10 A, der P3000 rund 13 A bei 230 V. Vermeide eine Überlastung durch weitere große Verbraucher am selben Stromkreis. Wenn du die vorhandene Installation nicht sicher beurteilen kannst, lass den Stromkreis durch eine Elektrofachkraft prüfen.
